노트북을 분해했다 다시 조립하면 그 과정에서 구성 요소를 교체하거나, 시스템을 청소하거나 또는 노트북의 내부 구성 요소를 폐기할 수 있습니다.

이 가이드는 가장 보편적인 노트북 구성의 일반적인 내용을 다룹니다. 노트북 제조업체는 다양하기 때문에 일부 부품이 약간씩 다른 위치에 배치되거나 다르게 연결되어 있을 수 있습니다. 일반적으로, 분해 과정은 먼저 해당 구성 요소에서 케이블을 조심해서 분리하면서, 먼저 손이 닿는 구성 요소들부터 제거하는 것입니다. 노트북은 공간이 좁고 느슨하게 연결된 케이블이 거의 없기 때문에 구성 요소를 제거하기 전에 케이블을 분리하지 않으면 케이블이 늘어나거나 커넥터가 손상되기 쉽습니다.

노트북을 다시 조립할 계획이면 각 구성 요소가 어디로 이어지는지, 어떤 케이블이 연결되는지 그리고 케이블의 느슨한 부분이 어디에 놓이는지를 상세히 기록하는 것이 중요합니다. 과정 마지막에 노트북을 다시 조립할 때를 대비해 각 단계를 사진으로 찍어 두십시오. 같은 구성 요소에도 다른 크기와 다른 유형의 나사가 사용될 수 있으므로 나사의 종류와 위치를 주의해서 기억해 두십시오. 나사가 섞일 가능성을 줄이기 위해 나사를 원래 구멍에 다시 끼워 놓거나 구성 요소의 해당 구멍 근처에 테이프로 붙여 두십시오.

노트북에 사용된 나사에 따라, 작은 십자드라이버 하나와 가능하면 일자드라이버 하나가 필요합니다. 정전기가 일어날 가능성을 피하려면, ESD 손목밴드를 착용하거나 도색되지 않은 금속 부분을 만져서 축적된 정전기를 방전시키십시오. 작업 공간에서 멀리 이동하는 경우, 특히 카펫 위를 걷는 경우에는 작업을 재개하기 전에 도색되지 않은 금속 부분을 다시 한 번 만지십시오.

컴퓨터를 끈 다음 플러그를 뽑고 잠금 슬라이더를 잠금 해제 위치로 움직여서 배터리를 제거합니다. 다른 슬라이더가 보이면, 표시된 방향으로 이동시킨 다음 배터리를 당겨서 꺼냅니다. 전원 버튼을 5초 이상 눌러서 시스템 내에 남아 있는 잔류 전기를 방전시킵니다.

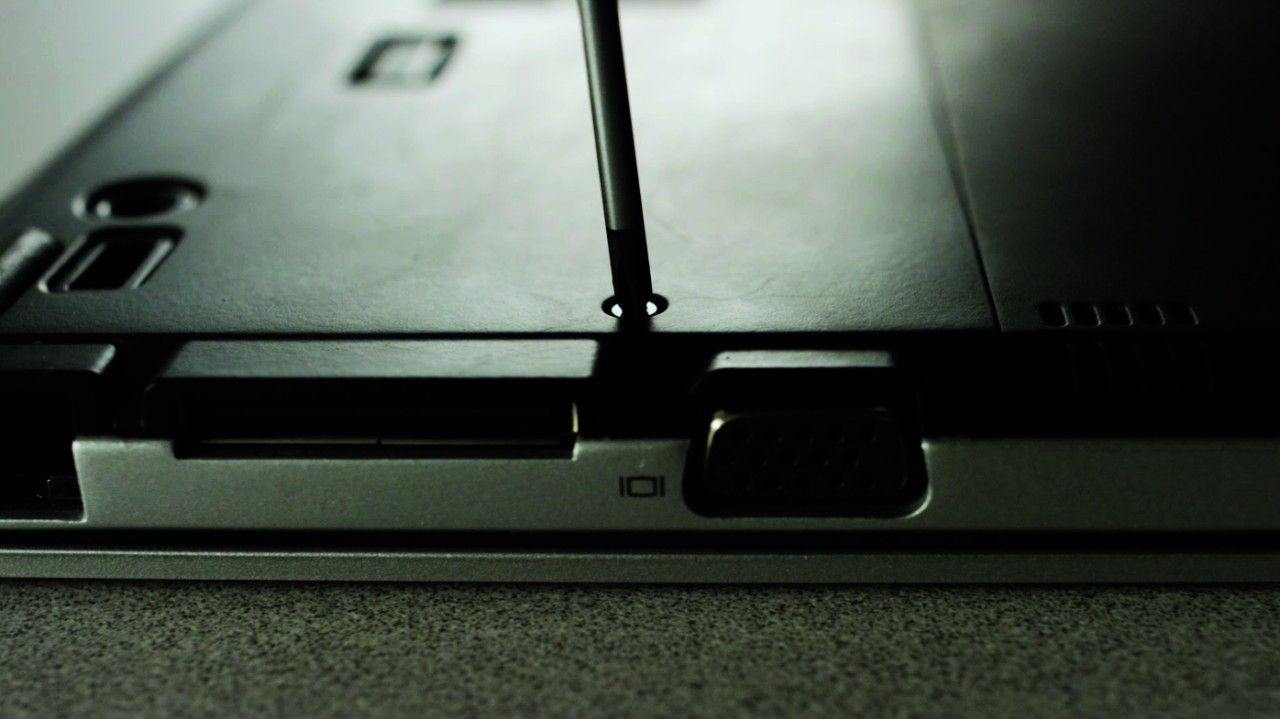

풀 수 있는 모든 나사를 풀어서 뒷면 패널을 제거합니다. 고무 받침대 아래와 스티커 뒤에 숨은 나사가 없는지 확인하십시오. 노트북을 다시 조립할 계획이면, 나중에 올바른 위치에 다시 놓을 수 있도록 덮개를 정리해 두십시오.

덮개를 제거하고 나면 많은 구성 요소에 바로 접근할 수 있습니다. 일반적으로, 스토리지 드라이브, 메모리 및 무선 카드를 먼저 제거할 수 있습니다.

케이블을 분리한 다음 스토리지 드라이브를 제거합니다. 노트북 제조업체들은 종종 리본 케이블에 커넥터를 사용하지 않고 대신 클램프로 케이블을 직접 구성 요소에 연결하는 경우가 있습니다. 이 경우에는 일자드라이버를 사용해 클램프를 열고 리본 케이블을 제거해야 합니다. 스토리지 드라이브는 나사로 조였을 수 있습니다. 나사가 있는 경우, 나사를 풀고 각각의 위치를 기억해 두십시오.

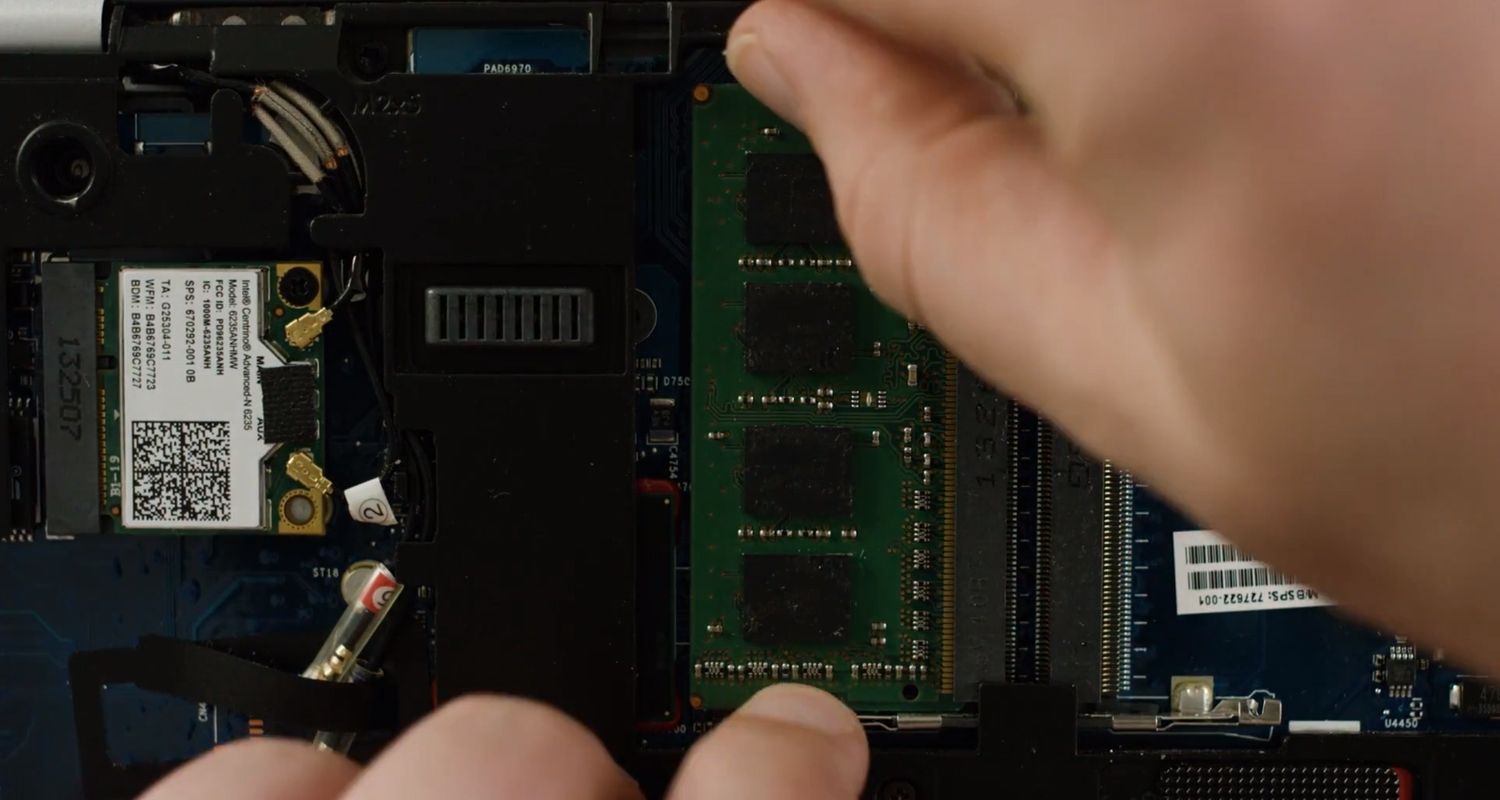

손가락과 삽입 공구를 사용하여 각 모듈을 고정하고 있는 클립을 아래로 눌러서 메모리 모듈을 꺼냅니다. 모듈이 30도 각도로 튕겨져 올라오면 제거할 수 있습니다. 모듈의 금색 핀은 만지지 마십시오. 컴퓨터를 다시 조립하지 않을 계획이면, 사용하던 메모리를 어떻게 활용할지 생각해 보십시오.

무선 카드 근처의 금박 처리된 작은 덮개는 무선 안테나입니다. 무선 안테나 틈새에 일자드라이버를 넣고 비틀어 뜯어낸 다음 메모리 모듈과 비슷한 클립을 사용해 무선 카드를 제거합니다.

다음 단계는 힌지 덮개판과 키보드를 제거하는 것입니다. 일부 제조업체들은 힌지 덮개판에 나사를 사용하기도 합니다. 나사가 있는 경우, 제거한 배터리 영역 안쪽이나 힌지 덮개판 위에 사용될 수 있습니다. 나사가 있으면 제거한 후 힌지 덮개판을 들어내십시오. 종종 쉽게 들어낼 수 있도록 작은 홈이 있는 경우도 있습니다. 덮개판은 쉽게 분리되지만, 잘 분리되지 않는 경우에는 나사가 있는지 다시 확인하십시오. 그런 다음 힌지 덮개판을 완전히 제거합니다.

키보드를 분리하려면 힌지 덮개판 아래에 있는 나사를 제거해야 합니다. 키보드를 위로 들어올리고 앞으로 밀었을 때 움직이지 않으면, 다른 나사가 더 있는지 확인하십시오.

키보드를 제거할 때 키보드 아래에 있는 리본 케이블은 당기지 마십시오. 리본 케이블은 플라스틱 힌지로 고정되어 있습니다. 손가락이나 플라스틱 삽입 공구로 힌지를 들어올립니다.

키보드 아래에 있는 다른 케이블을 제거합니다. 커넥터는 위 또는 앞으로 움직일 수 있습니다. 케이블에 작은 플라스틱 플러그가 있으면 그냥 당겨서 빼내십시오.

노트북 스크린을 제거하려면, 키보드가 있던 영역과 스크린의 아래쪽 가장자리를 연결하는 안테나 케이블과 LCD 데이터 케이블을 제거해야 합니다.

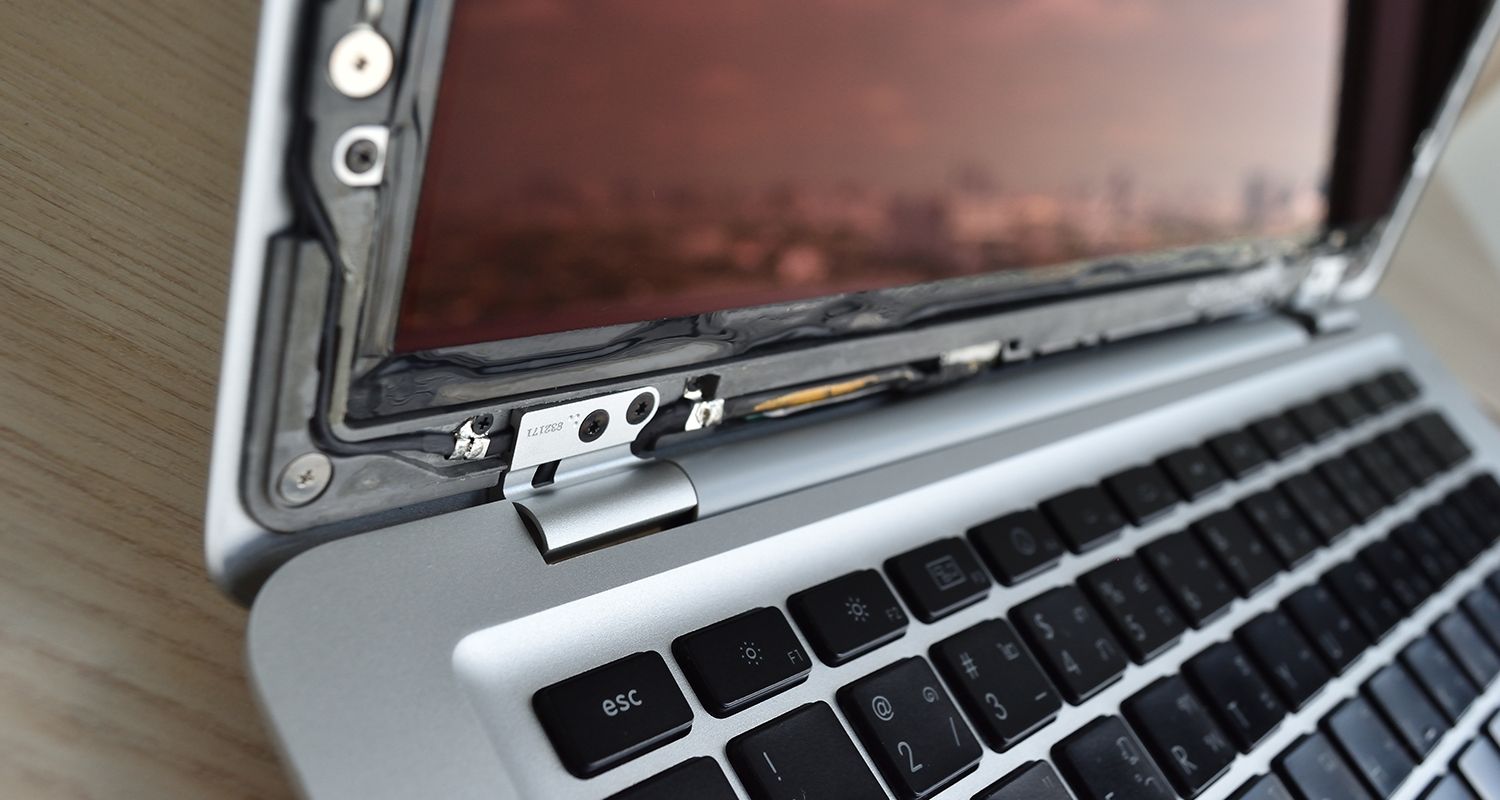

디스플레이와 힌지 영역을 연결하는 나사를 제거합니다. 나사는 디스플레이의 뒤쪽이나 키보드가 있던 곳의 안쪽에 있을 수 있습니다. 디스플레이 어셈블리를 부드럽게 분리합니다.

스크린에서 스크린 주변의 검은색 고무 패드를 제거하고 추가 나사를 확인합니다. 패드는 손톱으로 제거하십시오. 날카로운 공구를 사용하면 패드가 찢어질 수 있습니다. 찾아낸 모든 나사를 제거합니다. 스크린의 전면 덮개와 뒷면 사이를 벌려서 분리시킵니다. 잘 안 벌어지면, 발견하지 못한 나사가 있는지 찾아보십시오.

스크린을 제거하려면, LCD 스크린의 측면에 있는 매우 작은 나사를 풀어야 합니다. 스크린의 뒷면은 만지지 마십시오. 이제 형광 램프 인버터까지 왔습니다.

노트북의 바닥에 있는 케이스를 비틀어서 분리합니다.

터치패드를 제거하고 이어서 나사를 푼 다음 마더보드에 연결된 케이블을 분리합니다. 마더보드에 있는 일부 나사는 마더보드와 마더보드 구성 요소 고정용이기 때문에 항상 모두 제거할 필요는 없습니다. 일부 제조업체들은 마더보드를 고정한 나사를 문자 또는 화살표로 표시합니다.

나사를 제거한 후에는 마더보드를 쉽게 들어낼 수 있습니다. 잘 분리되지 않으면, 나사가 더 있는지 확인하십시오.

노트북을 다시 조립하는 과정은 각 단계를 역순으로 진행하면 됩니다. 커넥터가 확실하게 연결되었는지, 케이블이 꼬이거나 늘어나지 않았는지 그리고 모든 나사를 올바른 구멍에 다시 끼웠는지 확인하십시오. 부품에 금이 가지 않도록 나사를 번갈아가며 조이는 것이 좋습니다. 키보드 리본 케이블은 케이블의 비틀림을 방지하기 위해 밝은 쪽이 위로 향해야 합니다.

노트북의 분해와 재조립 과정이 성공적으로 끝났습니다. 축하합니다.
